Netzwerktopologie Anzeigen

Graphische Darstellung aller Netzwerkkomponenten und Ihrer Verbindungen

Die graphische Darstellung des Netzwerks – bzw. der Netzwerktopologie – ist nützlich, um schnell und einfach einen Überblick über die Struktur der Router, Switches, Knoten, Rechner sowie aller weiteren Netzwerkteilnehmer zu erhalten. Mit LOGINventory ist ein Netzwerkplan im Handumdrehen automatisiert erstellt, wobei neben der physischen und logischen Anordnung auch erkennbar ist, an welchen Ports welche Geräte angeschlossen sind, welche IP-Adressen dabei verwendet werden, welche Virtuellen Maschinen (VMs) auf welchen Hosts laufen, und zum Beispiel auch, welche DNS-Hostnames verwendet wurden. Des Weiteren kann der Netzwerkplan z.B. nach Visio exportiert und dort weiter angepasst werden.

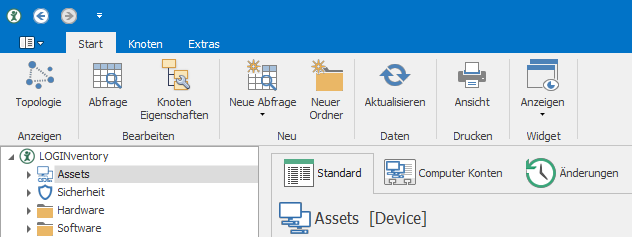

Um die gesamte Netzwerkstruktur in LOGINventory anzuzeigen, muss der “Assets”-Knoten ausgewählt und im Ribbon “Topologie” angewählt werden.

Topologie Anzeige Starten

Die graphische Darstellung wird dann dynamisch berechnet und angezeigt:

Im Beispiel sehen Sie verschiedene Knoten-Typen mit unterschiedlichen Symbolen für Switches, Hosts, physische und virtuelle Maschinen, sowie Verbindungen. Wenn ermittelbar wird der betreffende Port an der Verbindung dargestellt. Zur besseren Übersicht lassen sich die einzelnen Knoten natürlich auch verschieben und in die Grafik hineinzoomen. Falls eine komplette Neu-Anordnung gewünscht ist, kann die Grafik neu erstellt werden, wobei eine neue Anordnung jeweils dynamisch berechnet wird.

Wählen Sie einen Knoten an, werden in der rechten Spalte abhängig vom Typ des Knotens verschiedene Informationen angezeigt.

LOGINventory kann nicht nur Netzwerkpläne erstellen. Weitere Funktionen sind etwa IT-Dokumentation, IT-Inventarisierung, Software-Lizenzmanagement und Mandanten-Verwaltung.
